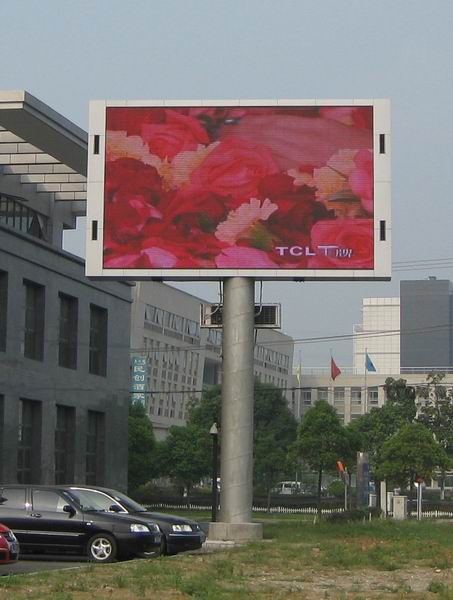

您的當前位置：首頁>解決方案　 LED電子顯示屏解決方案 　　作者：admin　發表日期:2010-9-5　已經有3799位讀者讀過此文 LED電子顯示屏解決方案 系統概述                                                                        近幾年，隨著大規模集成電路和計算機技術的高速發展，LED顯示屏技術作為一種新興的顯示技術也得到相應的提高，特別是高灰度級別顯示屏以其現代的姿態，廣泛用于各企業形象宣傳和公共場所信息顯示�？v觀LED顯示屏發展過程，九十年代初，全天候室內、外雙基色灰度屏逐步發展，在國外被稱為第五代LED顯示屏，并伴隨計算機的發展，三維動畫、各種特技顯示方式為第五代顯示屏注入活力。 一、系統基本原理   通常LED顯示屏由一臺主控計算機來實現屏幕的各種圖文、視頻顯示要求，見底頁系統框圖。   全彩色LED電子顯示系統是由一臺主控計算機以及相應的接口控制系統、接受分區系統、控制驅動系統、顯示點亮部分等組成。  1、主控計算機部分以及相應的接口控制系統   此部分的主控計算機主要控制其對應的顯示屏的顯示效果。它可以自動運行一個不斷循環的程序，也可以根據給定的節目單去服務器上取得相關的顯示數據進行顯示，也可以實時編輯一個圖文及視頻片段進行實時播放。顯示屏幕上的像素和主控計算機的顯示器上的相應區域上像素一一對應，實現實時同步顯示。   通過主控計算機可以手動調節LED顯示屏的白平衡、亮度、對比度、銳度、色度以及灰度非線性校正和各單色亮度調節等。   主控計算機也可以通過網絡系統根據環境亮度自動實現顯示屏的亮度、對比度和選擇不同的灰度非線性校正數據。  2、接口控制系統和全彩色控制技術   采用直徑為F3.0mm的橢圓形高亮度紅、綠藍管芯發光二極管�？娠@示1024級度,16777216種顏色。   顯示屏專用接口卡采用我公司率先開發并廣泛運用于我公司產品中的STTXCⅢ型多媒體灰度顯示卡，該卡采用了Trident9680卡的設計思路,采取顏色查找表實時存儲更新的方式,實現顯示屏與計算機CRT的全同步、全對應,同時具有灰度顯示及多媒體功能。該卡具有設計起點高、電路簡潔、性能穩定、全兼容，徹底擺脫了JMC VIDEO卡向上不能兼容的局限，實現了一卡多功能的愿望，節省了計算機的硬件資源。   由于發光二極管與其它顯示設備的發光原理不同，采用常規的灰度控制技術，顯示屏在顯示視頻信號和三維動畫時，會存在灰度失真，我公司運用數字技術，進行反γ校正，有效改善了灰度失真，顯示畫面的層次感得到大大改善，從而增強了顯示屏的視覺效果。   接口控制系統完成顯示數據的圖像處理，這些處理包括：  1）灰度級控制統可以控制顯示屏顯示RGB各10位的數據，即紅、綠、藍各1024級灰度。  2）灰度非線性校正，可以自動或手動調節。  3）自動或手動無級亮度、對比度調節。  4）圖像降噪處理，保證圖像更加干凈和平滑。  5）圖像增強技術，圖像邊緣增強技術。  6）運動補償技術。  7）色坐標空間變換及白平衡技術。  8）色度調節功能。  9）視覺處理可以調整屏幕的紅、綠藍三色的三種亮度，調整白平衡，可以調整屏幕的色相等。   接口控制系統通過以上的各種軟硬件處理后，把相應的顯示區域的顯示內容通過專門的長線發送技術發送到大屏幕的接收分區系統。  3、接收分區系統    基本原理是實現接收存儲數據的顯示前暫寄存，采用串并數據轉換和寄存的方法，實現顯示屏數據的逐點、逐級寄存和顯示。這一原理的優點是屏幕顯示數據穩定可靠、不易受干擾、無閃爍、無水波紋。  4、驅動控制系統    驅動控制系統完成數據分配和顯示掃描控制，掃描顯示單元是模塊化結構設計，它將顯示數據按區域分配到顯示屏上，并完成顯示數據掃描。  5、顯示點亮部分---顯示屏體部分    顯示屏是有許多顯示單元模塊組成，它們分成不同的區域接受數據分配和掃描單元傳來的顯示數據，以模塊化結構顯示。保證系統安全可靠運行。顯示單元采用恒流源驅動方式保證顯示效果，所有的數據分配完成并由顯示屏體點亮后，大屏幕就成為一臺數字終端接收顯示設備了。  高刷新率技術:    目前大多數真彩色的LED顯示屏的幀刷新率還比較低，一般不超過180幀/秒，人眼觀察還勉強過得去，當使用攝像機數碼相機等中高速快門的器材來拍攝顯示屏時拍攝到的圖像會產生閃爍、滾動、條紋、丟色等現象。我們采用了一些新的數碼技術，使得LED顯示屏幀頻能夠達到480幀/秒-2000幀/秒，完全沒有上述問題，因此能夠拍攝到完善的圖象。  二、系統基本功能    技術上，LED大屏幕顯示系統是一個集計算機網絡技術、多媒體視頻控制技術和超大規模集成電路綜合應用技術于一體的大型的電子信息顯示系統，應具有多媒體、多途徑、可實時傳送的高速通信數據接口和視頻接口。    計算機網絡技術的使用使顯示信息的制作、處理、存儲和傳輸更加安全、迅速、可靠。    我們在系統中使用了視、音頻控制技術，可以對各種不同的視頻和音頻信號源的輸入進行統一控制和管理。 1、視頻播出功能    通過多媒體視頻控制技術，可以方便地將多種形式的視頻信息源引入計算機    網絡系統，如廣播電視和衛星電視信號、攝像機頻信號、錄像機VCD視頻信號以及計算機動畫信息等，因而可以實現下列功能：  2）實時顯示真彩色視頻圖像，實現現場轉播    轉播廣播電視及衛星電視  3）電視、攝像、影碟等視頻信號的即時播放  4）具有電視畫面上疊加文字信息，全景、特寫、慢鏡頭、特技等效果的實時 編輯和播放  5）可滿足文藝表演的使用要求  6）具有同時播放左右不同比例的畫面及文字的功能  2、計算機信息播放功能    顯示屏可顯示中英文、數字、字符、圖象、動畫、具有繪畫和造字功能,同步顯示方式,支持各種圖形文本軟件,功能塊,顯示方式之間可隨時切換和單獨調用,顯示方式靈活多變,如可編成覆蓋、推出、放大、縮小、左右拉、上下推、多項移動、旋轉、瀑布、淡入、淡出、馬賽克拉簾、凍結、開窗口、漫游、反白、色彩交替、重疊、分割、閃爍、飄雪、即編即顯；若是視頻顯示屏，則在視頻畫面可同步疊加、壓縮、凍結，并且可同步輸入廣告信息（例如：字幕）。依照時間定時控制字體和畫面、二維、三維動畫顯示、聲頻與視頻同步。可發布廣告、通知、標語、綜合信息、政策法規及公益宣傳等并可插播錄像、有線電視、影碟（LD、VCD）、卡拉OK等。以下為顯示格式范例。  1）可以顯示各種計算機信息、圖形、圖像及計算機動畫等  2）有多種字體和字型可供選擇  3）播出系統配有多媒體軟件，可以靈活輸入及播出多種信息  4）播出方式有單行左移、多行上移、左右展開、上下推移、旋轉、縮小、放大等方式  5）主要時事新聞的編輯與播放  6）重要通告的即時發布  7）有關體育比賽各種信息的動態發布  8）廣告信息的播放等  3、其他功能  1）配有標準網絡接口，可與其它標準網絡連網（如信息查詢系統、各類局域網絡系統等），同時播出網絡信息，實現網絡控制和網絡資源共享。  2）配有聲卡，具有聲音接口，可與廣播系統連接，可達到聲像同步。 三、控制及顯示方式    1、系統控制采用了同步技術,顯示屏顯示內容與控制計算機CRT顯示窗口內一一對應,實現實時同步顯示,系統框圖見附圖。    2、顯示屏由一臺計算機進行控制。也可通過網卡及網絡通訊軟件把控制計算機聯網，作為網絡中的一臺工作站使用。    3、計算機輸入設備包括鍵盤、鼠標器、彩色圖象掃描儀。若要實現視頻功能，需另配視頻輸入設備，包括：TV，放像機，攝影機，影碟機，視頻多媒體卡及其配套軟件，聲頻與視頻同步。    4、計算機與顯示屏之間的控制和數據信號的傳輸,采用專用長線發送/接收器,雙絞線平衡,抗干擾能力強,若項目顯示屏與主控電腦之間的距離較遠, 控制和數據信號的傳輸將采用光耦和光纜.以增強抗干擾能力和信號遠距離衰減.    5、顯示屏總供電采用220V，三相五線制,同時由于采用了高品質開關電源,從而大大提高了系統的電效率，并且降低了系統電源本身的故障率。顯示屏的電氣供電線路采用穿管鋪設,數據與供電線路分開,以防干擾.    6、對紅、綠、藍色管芯調灰，紅、綠、藍灰度級各為1024級。    7、顯示屏除了可實時顯示各種信息外,還可通過鍵盤或鼠標進行實時編輯、增加、刪除、修改。    8、可隨時變換顯示內容,具有多種特技功能，顯示程序可編成覆蓋、推出、放大、縮小、左右拉、百頁窗、上下推、多項移動、旋轉、瀑布、淡出、淡入、馬賽克拉簾、凍結、開窗口、漫游、色彩交替、重疊、分割、反白、閃爍、飄雪、即編即顯。,依照時間定時控制字體、畫面、圖形.可同時分割或重疊使用。    9、可顯示中英文、數字、字符、圖像、具有繪圖和造字功能。二維、三維動畫顯示�？蓤D文疊加，在畫面上疊加數據結果或其它信息；具有二維、三維動畫制作功能；系統可根據環境亮度對播放效果的亮度、對比度，隨時進行自動或手動調整�？砂l(fā)布公告、通知、標語、口號、簡單情況介紹、行情顯示等。    10、顯示屏系統電路設計先進合理,亮度均勻,色彩還原性好，顯示穩定,無頻閃,無水波紋現象。屏體結構平整美觀。    11、具有完備的視頻功能，電視、攝像、影碟等數字衛星可即時播放    12、可以安裝數字衛星接收系統、播放高清晰度的電視節目。  四、顯示屏器件選用及工藝質量保證    我們重點考慮的問題包括：   1、發光器件    近幾年，LED半導體發光技術取得了突飛猛進的發展，各種高效率、高穩定的發光二極管被廣泛投入應用。高亮度純綠色和純藍色發光二極管的使用保證了LED顯示屏的亮度和色還原度都達到了一個比較高的水平。    LED發光器件是顯示屏中最關鍵的原材料，其選擇是否合理，直接影響顯示屏質量及顯示效果。為此，我們保證本產品中所有LED發光管均是通過海關正常渠道從國外直接進口。并且我方將采購具有單一亮度和色度檔次的產品，并要求電腦分色，以確保整屏顯示的亮度一致性和色度均勻性。   2、亮度    由于顯示屏的環境亮度比較高，在這種情況下，我們確定該全彩LED大屏幕顯示系統亮度不小于2500Cd／㎡，保證即使在白天最亮的情況下，文字圖像清晰可見，屏幕配出的色彩和整屏亮度均可達到滿意的效果。   3、視角    根據你方全彩色LED大屏幕顯示系統安裝的位置和發光器件供應商提供的技術指標，我方在設計過程中保證屏幕系統的水平視角能夠大于±75°（即150°）左右，保證在一個較大區域內分布的人群均具有較佳的觀看效果   4、觀看距離    最佳觀看距離為 3-30米。觀看距離為 5-100米。   5、平整度    為保證像素點整齊平整，我方設計采用顯示模塊方案，完全可以保證像素的平整度，并且方便維修維護。   6、提高發光效率    為提高LED的發光效率，在同樣發光亮度的基礎上有效降低系統功耗，我方對像素的點亮設計上進行了特殊處理，采用了世界先進的節能技術。   7、恒流驅動    恒流源驅動IC日本東芝公司原廠生產的TB62726,恒流源驅動方式保證所有像素發光的一致性，保證整屏發光顏色、亮度一致。   8、高刷新率技術    大多數真彩色led顯示屏的幀刷新率還比較低,一般不超過180幀/秒,人眼觀察還勉強過得去,當使用攝象機數碼相機等中高速快門的器材來拍攝顯示屏時拍攝到的圖象會產生閃爍、滾動、條紋、丟色等現象。我們采用了一些新的數碼技術,使得LED顯示屏幀頻能夠達到480幀/秒-2000幀/秒,完全沒有上述問題,因此能夠拍攝到完美的圖象。   9、集成塊IC芯片     用摩托羅拉、日立、飛利浦、美國ST、東芝、SITI等世界著名廠家生產的正品集成電路。性能可靠，抗擾性強。開關電源采用臺灣明緯公司產品，帶有過流、過壓保護。它對電網電壓波動有較強的抗干擾性。對保護屏體器件，延長使用壽命，起決定性作用。   10、全自動貼片焊接     品出廠以前對每一面陣模塊進行標準測試,連續拷機時間不少于72小時。在生產焊接上采用全自動貼片焊接，避免人工錯誤，保證產品的精良品質和成品的高可靠性。   11、質量保證及檢測標準參照以下規范：    《中華人民共和國電子行業標準》     SJ／T11141 《LED顯示屏通用規范》     GB2421《電工電子產品基本環境試驗規則總規》     GB2421 《電工電子產品基本環境試驗規則名稱術語》     GB2423.l《電工電子產品基本環境試驗規則低溫試驗方法》     GB2423.2《電工電子產品基本環境試驗規則高溫試驗方法》  五、顯示屏主要技術性能指標   (1)、顯示屏基本特點     1、LED顯示屏幕采用全同步顯示及兼容視頻多媒體灰度技術，顯示屏幕顯示內容與計算機CRT顯示窗口一一對應。     2、LED顯示屏由一臺主控計算機控制，也可以通過聯網進行控制。     3、計算機和顯示屏之間的控制和信號傳輸采用專用長線發送/接收器，雙絞線平衡傳輸，抗干擾能力強，傳輸距離遠。也可以根據要求用光纜傳輸。     4、動力供電采用220V，三相五線制供電，點亮電采用開關電源供電。   (2)、顯示屏技術指標     1、LED發光二極管尺寸規格為：Ф3圓型LED管。     2、LED發光二極管像素構成及單點亮度為：     一個超高亮紅色：500mcd；一個純綠色：1000mcd；一個純藍色：200mcd 。     3、控制信號工作電平：標準TTL電平, 屏體工作電壓為+5V。     4、屏幕供電電壓及方式為：220V；三相五線制。     5、顯示屏點密度為每平方米17222點。     6、灰度等級為各點各色1024級。     7、顯示顏色總數為：16,777,216種顏色。     8、顯示屏標準支持模式為：WIN9x, 24B, 800′600模式。     9、支持網絡功能和光纜通訊。    10、單點控制方式為恒流源驅動，占空比調節灰度。    11、對白平衡、色度及三色配比的硬件設計要求符合彩電業國際通用標準。    12、屏幕調節功能有：利用計算機調節白平衡、亮度、對比度、銳度等。    13、屏幕圖像處理功能有：降噪、色增強、運動補償、色相處理等。    14、屏幕色度調節有：軟件色度可調， GAMMA單色亮度可調。    15、發光二極管平均壽命為10萬小時。    16、整屏視角大于100度。    17、環境工作溫度為-20℃~+60℃    18、電源電壓為5V+ 5%    19、相對濕度為30%~90%    20、系統可連續工作。    21、整屏盲點率小于萬分之一,出廠標準為零盲點率。    22、顯示屏系統最大功耗小于1000W/M2，平均功耗小于350W/M2。    23、顯示屏系統設備重量小于50Kg/M2。    24、平整度誤差小于+2.0mm。    25、最佳視距：3M~30M。    26、顯示屏設計規范符合《中華人民共和國電子行業標準》之《LED顯示屏通用規范-SJ/T11141》  六、多媒體顯示屏系統圖    我公司代理的LED顯示屏產品包括： 　　無線遙控/聯網條型圖文顯示屏系列 　　電腦動畫圖文電子會議條幅 　　室內單色圖文顯示大屏幕 　　雙基色64級灰度4096色視頻顯示屏 　　雙基色1024級灰度1048576色視頻顯示屏 　　真彩色視頻顯示屏 　　戶內1024色視頻顯示屏 　　戶內4096色或65536色視頻顯示屏 　　戶內真彩色視頻顯示屏 　　無線全遙控利率/匯率顯示屏 　　點陣、數碼混合式證券行情專用顯示屏 　　紅外遙控電子時鐘 　　高速公路大型情報板顯示屏 　　高速公路收費、限速系列顯示屏
